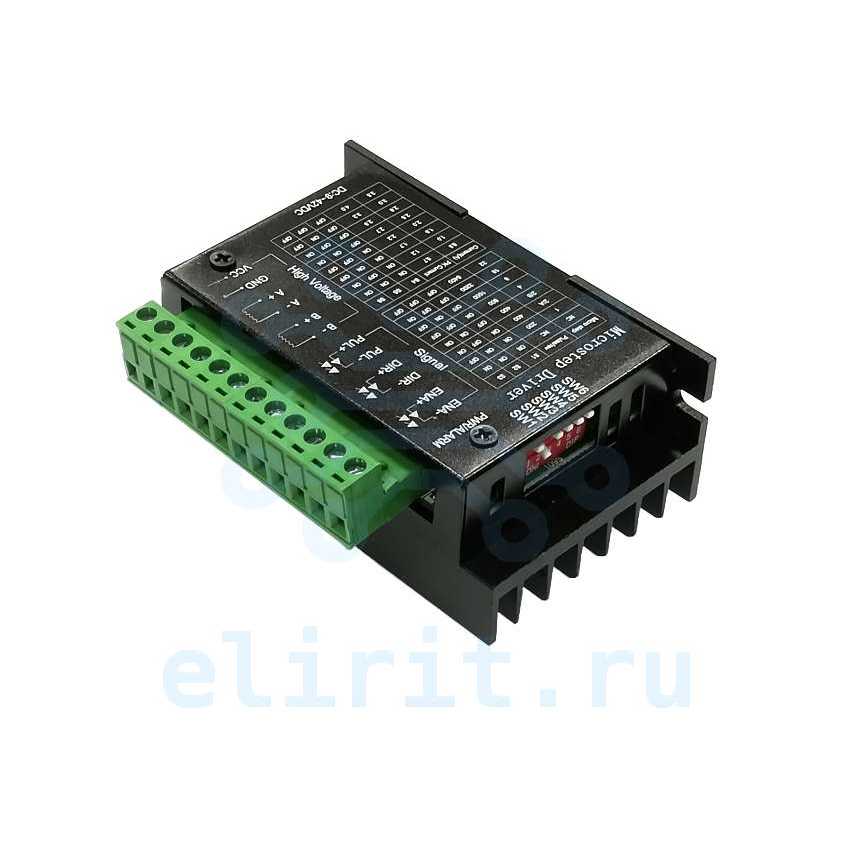

ДРАЙВЕР ШАГОВОГО ДВИГАТЕЛЯ 3.5А В6600
-2%
Код товара: 161961
Цена: По запросу
Нет в наличии
Характеристики
Тип: Контроллер шагового двигателя
Напряжение питания: 9 - 40 В постоянного тока
Кол-во фаз: 2
Максимальный выходной ток: 4 А
Шесть вариантов микрошага.
Максимальное деление шага до 6400 шагов/оборот.
Входные сигналы оптоизолтрованы высокоскоростными оптронами.
Выполнен в закрытом корпусе.
Встроенная тепловая защита.
Защита от перегрузок по току.
Драйвер имеет следующие выводы:
VCC — подключение внешнего источника для питания ШД
GND —подключение Земли
A+ — подключение + первой обмотки ШД
A- — подключение - первой обмотки ШД
B+ — подключение + второй обмотки ШД
B- — подключение - второй обмотки ШД
PUL+ — вход сигнала STEP
PUL- — выход сигнала STEP
DIR+ — вход сигнала DIR
DIR- — выход сигнала DIR
ENA+ — вход сигнала ENABLE
ENA- — выход сигнала ENABLE
Напряжение питания: 9 - 40 В постоянного тока
Кол-во фаз: 2
Максимальный выходной ток: 4 А
Шесть вариантов микрошага.
Максимальное деление шага до 6400 шагов/оборот.
Входные сигналы оптоизолтрованы высокоскоростными оптронами.
Выполнен в закрытом корпусе.
Встроенная тепловая защита.
Защита от перегрузок по току.
Драйвер имеет следующие выводы:
VCC — подключение внешнего источника для питания ШД
GND —подключение Земли
A+ — подключение + первой обмотки ШД
A- — подключение - первой обмотки ШД
B+ — подключение + второй обмотки ШД
B- — подключение - второй обмотки ШД
PUL+ — вход сигнала STEP
PUL- — выход сигнала STEP
DIR+ — вход сигнала DIR
DIR- — выход сигнала DIR
ENA+ — вход сигнала ENABLE
ENA- — выход сигнала ENABLE
